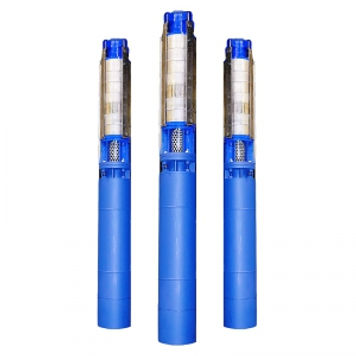

АГРЕГАТЫ  ЭЛЕКТРОНАСОСНЫЕ  ЦЕНТРОБЕЖНЫЕ  СКВАЖИННЫЕ ТИПА 2 ЭЦВ

Предназначены для подъема чистой воды, с массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, из артезианских скважин, с целью водоснабжения промышленных, дачных, садовых зон, жилых массивов, предприятий ЖКХ,  объектов сельского хозяйства, а так же   орошений. Подачи агрегатов от 4 до 250 м3/ч, с напором до 400 м для 6,8,10,12 дюймовых скважин. Агрегаты 2ЭЦВ это следующее поколение агрегатов ЭЦВ. Отличительная особенность – применение в их конструкции герметичного электродвигателя типа ДАП.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

- Рабочие колеса выполнены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата.

- Все рабочие колеса имеют гидравлическую разгрузку, снижающую усилие на осевой подшипник, что увеличивает срок службы электродвигателя.

 -  Запатентованная конструкция рабочего колеса, армированного нержавеющей сталью, хорошо  зарекомендовала себя в скважинах с повышенным содержанием песка.

-  Применяемая в насосной части пара трения «резина – нержавеющая сталь»  оптимальна для перекачивания воды с механическими примесями.

-  Провод обмотки статора имеет двойную изоляцию и способен выдерживать нагрев до 100˚С.

-  Встроенный сетчатый фильтр на входе и обратный клапан из металла на выходе агрегата - для предотвращения гидроударов и обратного вращения.

-  Вал насоса и электродвигателя изготовлен из нержавеющей стали  для предотвращения коррозии.

- «Беличья клетка» ротора выполнена из меди, что повышает надежность и энергоэффективность электродвигателя.

- Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь».

- Герметизация внутренней полости электродвигателя осуществляется при  помощи узла торцового уплотнения;

- Внутренняя полость электродвигателя заполнена водным раствором, обладающимантифризными свойствами, что позволяет хранить и транспортировать насосные агрегаты при температуре до -30С;

- Радиальные и осевойподшипники изготовлены из современных полимерных материалов, имеется возможность использования сегментного осевого подшипника;

- Обратный упорный подшипник предназначен для предотвращения осевого смещения ротора при «всплытии» рабочих колес при пуске насоса;

- Для компенсации температурного расширения жидкости внутри электродвигателя предусмотрен узел «дыхания» в виде резиновой мембраны;

-    Возможность установки датчика температуры обмотки.

ПРЕИМУЩЕСТВА:

1. Гарантийный срок - 24 месяца.

2. Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.

3. Гарантия устойчивой работы агрегата при нестабильных параметрах электросети.

4.Благодаря торцовому уплотнению двигатель надежно защищен от попадания твердых частиц и песка.

5. Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.

6. Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.

7. Возможность многократного ремонта, полный ассортимент запасных частей.

8. Широкая сеть дилеров и сервисных центров  по РФ и в странах СНГ

9. Низкие затраты на обслуживание и эксплуатацию оборудования

10. Повышенный,по сравнению с ЭЦВ, КПД агрегата.

11. Возможность работы с частотным преобразователем в пределах до 30 Гц, при установке сегментного осевого подшипника.

12. Возможность работы с датчиком температуры для контроля температуры обмоток электродвигателя.

13. Можно устанавливать как в вертикальном, так и горизонтальном положении.

Типоразмер электронасосаПодача, Q, куб.м/ч, (л/с)Напор, Н, мНоминальная мощность, кВт
2ЭЦВ6 4-25 50-350 3-18,5
2ЭЦВ8 16-65 15-400 3-45
2ЭЦВ10 65-160 25-275 22-130
2ЭЦВ12 160-250 25-200 30-130

АГРЕГАТЫ  ЭЛЕКТРОНАСОСНЫЕ  ЦЕНТРОБЕЖНЫЕ  СКВАЖИННЫЕ ТИПА 3 ЭЦВ

Предназначены для подъема чистой воды, с массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, из артезианских скважин, с целью водоснабжения промышленных, дачных, садовых зон, жилых массивов, предприятий ЖКХ,  объектов сельского хозяйства, а так же   орошений. Подачи агрегатов от 4 до 250 м3/ч, с напором до 400 м для 6,8,10,12 дюймовых скважин. Агрегаты 3ЭЦВ это следующее поколение агрегатов ЭЦВ. Отличительная особенность – применение в их конструкции герметичного электродвигателя типа ДАП, корпус из нержавеющей стали и дополнительное уплотнение.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

- Рабочие колеса выполнены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата.

- Все рабочие колеса имеют гидравлическую разгрузку, снижающую усилие на осевой подшипник, что увеличивает срок службы электродвигателя.

- Запатентованная конструкция рабочего колеса, армированного нержавеющей сталью, хорошо  зарекомендовала себя в скважинах с повышенным содержанием песка.

-  Применяемая в насосной части пара трения «резина – нержавеющая сталь»  оптимальна для перекачивания воды с механическими примесями.

-  Провод обмотки статора имеет двойную изоляцию и способен выдерживать нагрев до 100˚С.

-  Встроенный сетчатый фильтр на входе и обратный клапан из металла на выходе агрегата - для предотвращения гидроударов и обратного вращения.

-  Вал насоса и электродвигателя изготовлен из нержавеющей стали  для предотвращения коррозии.

- «Беличья клетка» ротора выполнена из меди, что повышает надежность и энергоэффективность электродвигателя.

- Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь».

- Герметизация внутренней полости электродвигателя осуществляется при  помощи узла торцового уплотнения;

- Внутренняя полость электродвигателя заполнена водным раствором, обладающим антифризными свойствами, что позволяет хранить и транспортировать насосные агрегаты при температуре до -30С;

- Радиальные и осевой подшипники изготовлены из современных полимерных материалов, имеется возможность использования сегментного осевого подшипника;

- Обратный упорный подшипник предназначен для предотвращения осевого смещения ротора при «всплытии» рабочих колес при пуске насоса;

- Для компенсации температурного расширения жидкости внутри электродвигателя предусмотрен узел «дыхания» в виде резиновой мембраны;

-  Возможность установки датчика температуры обмотки.

ПРЕИМУЩЕСТВА:

1. Гарантийный срок - 24 месяца.

2. Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.

3. Гарантия устойчивой работы агрегата при нестабильных параметрах электросети.

4.Благодаря торцовому уплотнению двигатель надежно защищен от попадания твердых частиц и песка.

5. Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.

6. Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.

7. Возможность многократного ремонта, полный ассортимент запасных частей.

8. Широкая сеть дилеров и сервисных центров  по РФ и в странах СНГ

9. Низкие затраты на обслуживание и эксплуатацию оборудования

10. Повышенный, по сравнению с ЭЦВ, КПД агрегата.

11. Возможность работы с частотным преобразователем в пределах до 30 Гц, при установке сегментного осевого подшипника.

12. Возможность работы с датчиком температуры для контроля температуры обмоток электродвигателя.

13. Можно устанавливать как в вертикальном, так и горизонтальном положении.

Типоразмер электронасосаПодача, Q, куб.м/ч, (л/с)Напор, Н, мНоминальная мощность, кВт
3ЭЦВ6 4-25 20-335 3-15
3ЭЦВ8 16-65 35-400 3-45
3ЭЦВ10 65-160 25-360 17-130
3ЭЦВ12 160-250 25-200 22-130

АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ ЦЕНТРОБЕЖНЫЕ СКВАЖИННЫЕ ТИПА CIRIS(CRS)

Предназначены для подъема чистой воды, с массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, из артезианских скважин, с целью водоснабжения промышленных, дачных, садовых зон, жилых массивов, предприятий ЖКХ,  объектов сельского хозяйства, а так же   орошений. Подачи агрегатов от 4 до 250 м3/ч, с напором до 480 м для 6,8,10,12 дюймовых скважин.  Отличительная особенность – применение в их конструкции герметичного электродвигателя типа ДАП, корпус из нержавеющей стали и дополнительное уплотнение.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

- Корпус агрегата выполнен из нержавеющей сталикроме щитов подшипников, фонаря и патрубка напорного.

- Рабочие колеса выполнены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата.

- Все рабочие колеса имеют гидравлическую разгрузку, снижающую усилие на осевой подшипник, что увеличивает срок службы электродвигателя.

- Запатентованная конструкция рабочего колеса, армированного нержавеющей сталью, хорошо  зарекомендовала себя в скважинах с повышенным содержанием песка.

- Применяемая в насосной части пара трения «резина – нержавеющая сталь»  оптимальна для перекачивания воды с механическими примесями.

- Провод обмотки статора имеет двойную изоляцию и способен выдерживать нагрев до 100˚С.

- Встроенный сетчатый фильтр на входе и обратный клапан из металла на выходе агрегата - для предотвращения гидроударов и обратного вращения.

- Вал насоса и электродвигателя изготовлен из нержавеющей стали  для предотвращения коррозии.

- «Беличья клетка» ротора выполнена из меди, что повышает надежность и энергоэффективность электродвигателя.

- Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь».

- Герметизация внутренней полости электродвигателя осуществляется при  помощи узла торцового уплотнения;

- Внутренняя полость электродвигателя заполнена водным раствором, обладающим антифризными свойствами, что позволяет хранить и транспортировать насосные агрегаты при температуре до -30С;

- Радиальные и осевой подшипники изготовлены из современных полимерных материалов, имеется возможность использования сегментного осевого подшипника;

- Обратный упорный подшипник предназначен для предотвращения осевого смещения ротора при «всплытии» рабочих колес при пуске насоса;

- Для компенсации температурного расширения жидкости внутри электродвигателя предусмотрен узел «дыхания» в виде резиновой мембраны.

- Возможность установки датчика температуры обмотки.

ПРЕИМУЩЕСТВА:

1. Гарантийный срок – 36 месяцев.

2. Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.

3.Агрегат разработан для работы в сложных условиях, включая низкое качество питающего напряжения.

4. Благодаря торцовому уплотнению двигатель надежно защищен от попадания твердых частиц и песка.

5. Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.

6. Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.

7. Возможность многократного ремонта, полный ассортимент запасных частей.

8. Широкая сеть дилеров и сервисных центров  по РФ и в странах СНГ

9. Низкие затраты на обслуживание и эксплуатацию оборудования

10. Повышенный, по сравнению с ЭЦВ, КПД агрегата.

11. Возможность работы с частотным преобразователем в пределах до 30 Гц, при установке сегментного осевого подшипника.

12. Возможность работы с датчиком температуры для контроля температуры обмоток электродвигателя.

13. Можно устанавливать как в вертикальном, так и горизонтальном положении.

14.Корпуса электродвигателя и насосных частей изготовлены из нержавеющей стали.

15. Агрегат разработан в соответствии с современными требованиями к энергоэффективности и надежности.

16. Срок наработки двигателя увеличен до 24 000 часов.

Типоразмер электронасосаПодача, Q, куб.м/ч, (л/с)Напор, Н, мНоминальная мощность, кВт
CRS6 4-25 20-400 3-18,5
CRS8 16-65 15-400 3-45
CRS10 65-160 25-480 11-130
CRS12 160-250 25-210 30-130

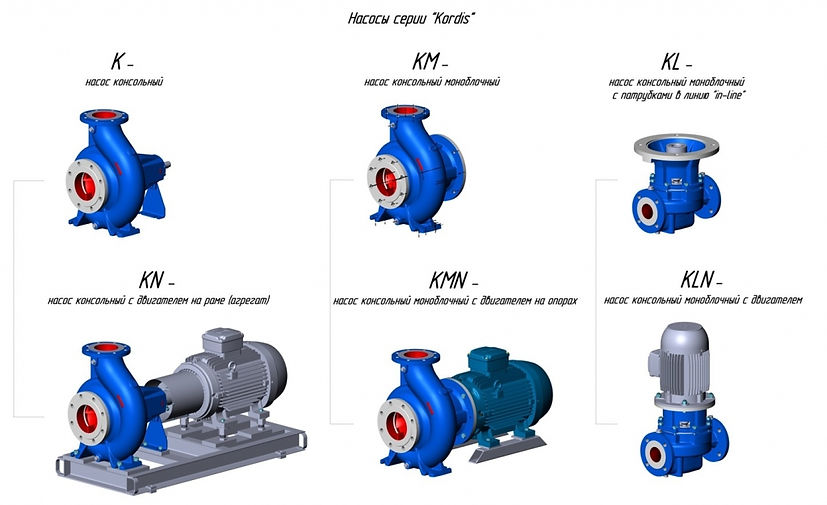

НАСОСЫ СЕРИИ "KORDIS"

УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например  K  -  (-N) - 150 - 125 – 250 (-.1) / 269 – 220  / 4 – XXX  , где:
К – тип насоса:
К - горизонтальный консольный с опорой на корпусе
КМ – горизонтальный консольный моноблочный с опорой на корпусе
KL – вертикальный консольный моноблочный с патрубками в линию
(-N) – агрегатная поставка
150 – Номинальный (условный) диаметр всасывающего патрубка (DN)
125 – Номинальный (условный) диаметр напорного патрубка (DN)
250 – Номинальный (условный) диаметр рабочего колеса (мм)
(-.1) – Пониженная производительность
269 – Фактический диаметр рабочего колеса (мм)
220 – Номинальная мощность двигателя (кВт х 10)
4 – Число полюсов двигателя
ХХХ - Конструктивное исполнение

Информационное письмо о насосах KORDIS

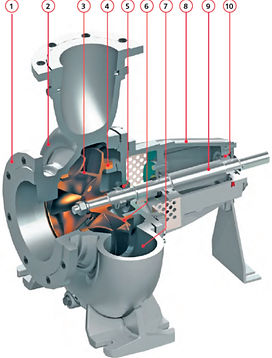

НАЗНАЧЕНИЕ
«Kordis» - центробежные насосы:
консольные - типа К,
консольные моноблочные - типа КМ,
консольные моноблочные с патрубками в линию - типа KL и насосные агрегаты на их основе предназначенные для перекачивания технической воды а также других жидкостей сходных с водой по плотности, вязкости, химической активности с водородным показателем (рН) от 6…9, температурой от 0 до плюс 120 °С, с содержанием твердых включений не более 0,1 %, по массе, размером не более 0,2 мм.

ПРИМЕНЕНИЕ
Установки подачи и циркуляции технической воды
Установки сброса очищенных стоков
Системы водо- и теплоснабжения зданий и сооружений производственного и административно-бытового назначения
Кольцевые водопроводные сети противопожарного назначения

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

1. Фланцы могут быть выполнены в соответствии со стандартами ГОСТ, ISO, DIN, ASME;
конструкция патрубков и фланцев рассчитана на рабочее давление до 25 кгс /см2 для насосов в консольном и моноблочном исполнении, и до 16 кгс /см2 для насосов в консольно-моноблочном исполнении с патрубками «в линию».
2. Большой выбор типоразмеров насоса и возможность подрезки рабочего колеса позволяют подобрать насос в точном соответствии с техническими требованиями гидравлической системы заказчика .
3. Динамически отбалансированное рабочее колесо закрытого типа обеспечивает низкие значения  виброактивности ротора насоса, что позволяет экономить энергию и уменьшать эксплуатационные расходы.
4. Сменные кольца щелевых уплотнений выполнены из современных износостойких материалов со специальными антизадирными покрытиями, что снижает динамические нагрузки на ротор и опоры насоса, увеличивая срок службы подшипников и уплотнений (Рис. 1).
5. Камера уплотнения допускает установку как сальниковых, так и одинарных торцовых уплотнений, в том числе картриджного типа (Рис. 2).
6. Рабочее колесо разгружено от осевых сил с помощью специальных разгрузочных отверстий на заднем диске колеса для снижения нагрузки на подшипники и увеличения их срока службы (Рис. 3).
7. Энергоэффективная гидравлика проточной части насосов оптимизирована с использованием новейших методов компьютерного моделирования и обеспечивает высокий КПД .
8. Конструкция корпуса с выемной роторной частью и съёмным кронштейном подшипникового узла позволяет проводить техническое обслуживание без демонтажа корпуса насоса и подводящих трубопроводов.
9. Вал жёсткой конструкции с увеличенной прочностью на изгиб обеспечивает минимальные значения вибрации и биения для увеличения срока службы уплотнения и подшипников (Рис. 4).
10. Стандартные или усиленные (со сроком службы не менее 100 000 часов) подшипники со смазкой в масляной ванне, в том числе с системой охлаждения (опция) .
Высокая степень унификации основных узлов насосов различных типоразмеров и исполнений значительно упрощает их техническое обслуживание.
Широкое материальное исполнение позволяет применять насосы для различных сред, в том числе и агрессивных.
