Зажимы анкерные ЗАН для систем с изолированной несущей нейтралью

Зажимы ЗАН предназначены для самонесущей изолированной системы проводов с изолированной несущей нейтралью. Корпус зажима выполнен из устойчивого к действию коррозии алюминиевого сплава, в которыйвкладываются саморегулируемые клинья из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода. Изделие не требует инструмента для монтажа и не содержит выпадающих деталей.

НаименованиеРабочая нагрузкаЕд. изм.Цена
Зажим ЗАН 16-35/1000 300кгс / 2942Н шт. 445-00
Зажим ЗАН 50-70/1500 500кгс / 4903Н шт. 480-00

Зажим  анкерный абонентский ЗАБ для самонесущих изолированных систем проводов

Зажим анкерный ЗАБ предназначен   для анкерных креплений 2-х или 4-х самонесущих изолированных проводов абонентов. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода. Все детали выполнены из полимеров, устойчивых к ультрафиолетовому излучению и погодно- климатическим условиям. Зажим ЗАБ 16-25 не требует инструмента для монтажа, а легко снимаемая дужка зажима позволяет крепить его к кронштейнам и крюкам. Длина дужки варьируется от 90 до 150 мм, она также снабжена дополнительным фиксатором, не позволяющим ей выскочить из клинового нажима, например, во время повышенных ветровых нагрузок.

НаименованиеРазрушающая нагрузкаЕд. измерЦена
Зажим ЗАБ 16-25(РА25х1000) 200кгс / 1961Н шт 125-00

Промежуточные зажимы КОПМ, ЗПН

Промежуточные поддерживающие зажимы предназначены для крепления изолированной несущей нейтрали СИП до 1 кВ. (сечение 16-95мм)

Нейтраль  фиксируется регулируемым зажимом. Подвижное соединение позволяет зажиму двигаться в  продольном и поперечном направлениях. Комплект промежуточной подвески КОПМ 1500 представляет собой кронштейн с выступом в верхней части, не позволяющий зажиму перейти в верхнее положение. Кронштейн имеет отверстие для его крепления к опоре с помощью анкерных винтов, также предусмотрена возможность крепления кронштейна к столбам с помощью бандажной ленты

Для облегчения процесса монтажа ленты кронштейн снабжен разделительными фасками. КОПМ 1500 выполнен из устойчивого к действию коррозии алюминиевого сплава в сборе с поставляемым отдельно промежуточным зажимом ЗПН 1500, изготовленным из полимера, укрепленного стекловолоконной структурой, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям.

НаименованиеРазрушающая нагрузкаЕд. изм.Цена
Зажим КОПМ 1500 1340кгс / 13141Н шт. 578-00
Зажим ЗПН 1500 1340кгс / 13141Н шт. 260-00

Кронштейн анкерный КАМ-4000

Кронштейн анкерный из алюминиевого сплава КАМ 4000 предназначен для крепления анкерных и промежуточных зажимов. Кронштейн оснащен ребрами жесткости, что значительно повысило его прочность. Монтаж КАМ 4000 к опорам возможен двумя способами: с помощью стальной ленты (20 мм) или двумя болтами (016 мм). Для облегчения монтажа изделия с помощью ленты в кронштейне предусмотрены направляющие скосы для ленты, а также защитные выступы предохраняющие от соскальзывания ленты.

НаименованиеРазрушающая нагрузкаЕд. измерЦена
Кронштейн КАМ -4000 4000кгс / 39227Н шт 320-00

Зажимы ответвительные изолированные ЗОИ

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

НаименованиеСечение магист / сечен. ответвлЕд.Цена
Зажим ЗОИ 16-70 / 1,5-10 шт 125-00
Зажим ЗОИ 16-95 / 2,5-35 шт. 175-00
Зажим ЗОИ 25-95 / 25-95 шт. 270-00
Зажим ЗОИ 35-150 / 35-150 шт. 398-00

Комплект фасадного крепления КФК

Комплект фасадного крепления типа КФК предназначен для промежуточного крепления и стяжки в пучок самонесущих изолированных проводов (СИП), напряжением до 1 кВ, на опорах и стенах зданий. Корпус изготовлен из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим факторам. Дюбельная часть арматуры устанавливается в отверстие 012 мм, фиксируется гвоздем. Комплект КФК имеет специальный паз, позволяющий осуществить прокладку второй линии вдоль имеющейся трассы с помощью хомутов ХС.

НаименованиеРазрушающая нагрузкаЕд. изм.Цена
Комплект КФК 12-47,1 20кгс / 196Н шт. 89-00
Комплект КФК 12-47,6 20кгс / 196Н шт. 76-00

Колпачки герметичные КИ

Колпачки герметичные КИ предназначены для оконцевания (восстановления изоляции) оголенных концов самонесущего изолированного провода, а также для защиты их от попадания воздуха и влаги. Изделия выполнены из полимера, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Выдерживают напряжение пробоя 6 кВ под водой. Изделия не требуют инструмента для монтажа.

НаименованиеСечение / диаметрЕд. изм.Цена
Колпачок КИ 6-35 6-35 / 4,5-11,5 шт. 37-40
Колпачок КИ 16-150 16-150 / 6,5-19,0 шт. 38-15

Хомуты для самонесущих изолированных проводов ХС

Хомуты ХС изготовлены из полимера с добавлением стекловолокна, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Изделия не содержат галогены, а также не поддерживают горение.

НаименованиеРазрушающая нагрузкаЕд. изм.Цена
Хомут для СИП ХС-180 40кгс / 392Н уп. 590-00
Хомут для СИП ХС-260 60кгс / 588Н уп.790-00
Хомут для СИП ХС-360 60кгс / 588Н шт. заказ

Пистолет для хомутов ПКХ-519

Пистолет ПКХ для затяжки кабельных хомутов торговой марки IEK предназначен для быстрой и надёжной стяжки и обрезки кабельных хомутов.

Лента бандажная ЛМ-50, скрепы СГ-20, СУ-2

Лента бандажная и скрепы из нержавеющей стали применяются для крепления защитных профилей, кронштейнов и других элементов к опорам линий  электропередач. Лента обладает устойчивостью к коррозии, воздействию экстремальных температур, влажности и погодно-климатическим факторам. Конструкция скрепы СГ-20 выполнена таким образом, что линия стыка пластины проходит с обратной стороны, что позволяет ей выдерживать большие нагрузки по сравнению со скрепами, в которых линия стыка проходит с наружной стороны. Скрепа СУ-20 выполнена из монолитной пластины, благодаря чему обладает большей прочностью по сравнению со скрепой СГ-20, а также имеет заостренные зубцы, позволяющие лучше удерживать бандажную ленту.

НаименованиеЕд. изм.Цена
Лента ЛМ – 50 (50м) бухта 3580-00
Скрепа СГ -20 (100шт) упак. 1445-00

Инструмент для натяжения и резки бандажной ленты ИНСЛ-1

ИНСЛ-1 предназначен для резки и натяжения бандажной ленты на железобетонных, деревянных или металлических опорах. Ширина обрезаемой ленты до 20 мм, толщина до 1 мм. Инструмент снабжен рычагом для захвата и фиксации ленты и продольным лентопротяжным механизмом. Инструмент обработан антикоррозийным покрытием. Ручка ножа изготовлена из прочной стали, покрытой резиновой оболочкой, что уменьшает вероятность соскальзывания руки во время монтажа и облегчает процесс обрезки ленты.

Инструмент для резки провода СИП

Инструмент для резки провода СИП может быть использован также для резки кабеля с пластмассовой и бумажной изоляцией. Все инструменты изготавливаются из инструментальной стали с высокой режущей способностью. Специальная геометрия  лезвий позволяет осуществлять работу безопасно и быстро. Обладают высокой стабильностью и незначительной массой. Некоторые образцы снабжены храповым механизмом, выдвижным ручками, блокиратором резки. Замок предусматривает обратный ход лезвия, необходимый в случае попадания в нож посторонних объектов.

Чрезвычайно высокая режущая способность инструмента достигается за счёт оптимальной конструкции ножниц с режущими ножами специальной геометрии.

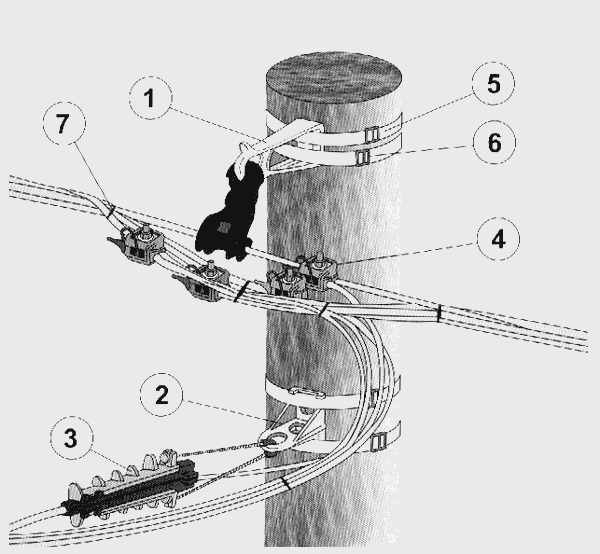

КРЕПЛЕНИЕ И СОЕДИНЕНИЕ МАГИСТРАЛЬНОЙ  ЛИНИИ  СИП 2А  С ГОЛЫМИ  ПРОВОДАМИ.

Характеристика сети:  Магистральная линия СИП — СИП 2А 3x50 + 54,6 + 1x16 мм Голый провод — АС 4х7О +16 мм

Обозначение для заказаНаименованиеКол-во (шт)
КАМ 4000 Кронштейн
ЗАН 50-70 Анкерный зажим
ЗОИ 16-70 Зажим прокалывающий переходной
ЗОИ 16-95 Зажим прокалывающий переходной
ЛМ 50 Лента крепежная 2 м
СГ 20 Скрепа для крепления ленты
ХС 260 Хомут для СИП

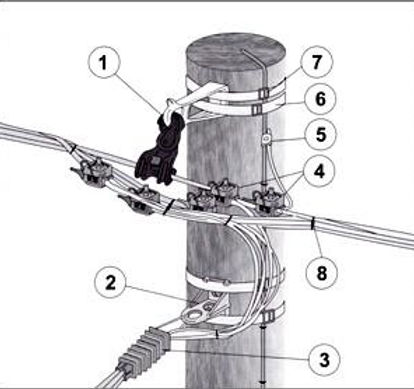

КРЕПЛЕНИЕ  МАГИСТРАЛЬНОЙ  ЛИНИИ  СИП 2А  НА ПРОМЕЖУТОЧНОЙ ОПОРЕ С ОТВЕТВЛЕНИЕМ  К ОБОНЕНТУ

Характеристика сети:  СИП 2А 3x50 + 54,6 + 1x16 мм СИП 2А 4x16 мм

Перечень и количество арматуры для монтажа узла

Обозначение для заказаНаименованиеКол-во (шт)
КОПМ 1500 Комплект промежуточной подвески
КАМ 4000 Кронштейн
ЗАБ16-25 Анкерный зажим проводов абонента
ЗОИ 16-95 Прокалывающий зажим
ПА 2-1 Плашечный зажим
ЛМ 50 Лента крепежная
СГ 20 Скрепа для крепления ленты
ХС180 Хомут для СИП

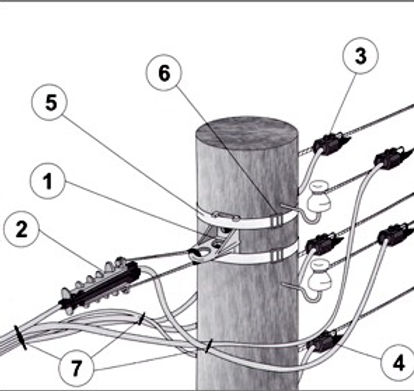

АНКЕРНОЕ КРЕПЛЕНИЕ ОБОНЕНСКОЙ ЛИНИИ НА ПРОМЕЖУТОЧНОЙ ОПОРЕ ПРИ  БОЛЬШОЙ ДЛИНЕ ПРОЛЕТА

Характеристика сети:  СИП 2А 4x16 мм

Перечень и количество арматуры для монтажа узла

Обозначение для заказаНаименованиеКол-во (шт)
КАМ 4000 Кронштейн
ЗАБ 16-25 Анкерный зажим проводов абонента
ЛМ 50 Лента крепежная 2 м
СГ 20 Скрепа для крепления ленты
ХС180 Хомут для СИП

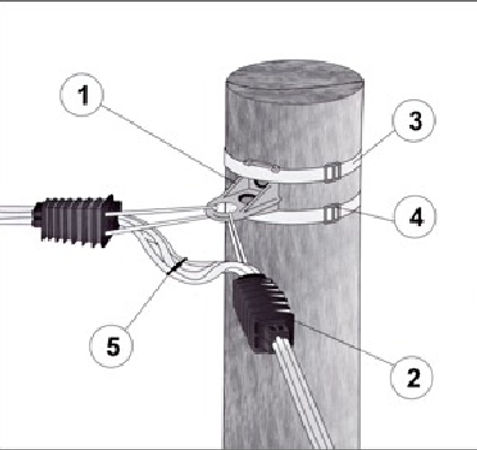

КРЕПЛЕНИЕ СИП  НА  МАГИСТРАЛЬНОМ ОТВЕТВЛЕНИИ

Характеристика сети: СИП 2А 3x50 + 54,6 + 1x16 мм -магистральная линия СИП 2А Зх5О + 54,6 - ответвляемая линия

Перечень и количество арматуры для монтажа узла

Обозначение для заказаНаименованиеКол-во (шт)
КОПМ1500 Комплект промежуточной подвески
КАМ4000 Кронштейн
ЗАН50-70 Анкерный зажим
ЗОИ 25-95 Прокалывающий зажим
ЛМ50 Лента крепежнжя 4 м
СГ 20 Скрепа для крепления ленты
ХС260 Хомут для СИП

Провод СИП (самонесущий изолированный). СИП – 1 , СИП – 2 , СИП – 3 , СИП – 4

Предназначены для применения в воздушных силовых осветительных сетях на переменное напряжение.

СИП  1 -  для магистралей воздушных линий электропередачи   (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц

СИП  2 -  для магистралей воздушных линий электропередачи   (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц в атмосфере воздуха типов II  и III в том числе на побережьях морей в промышленных районах и районах засоленных песков.

СИП  3 -  для  воздушных линий электропередачи на номинальное напряжение 20 кв. (для сетей на напряжение 10, 15, 20 кв.) чистотой 50 Гц в атмосфере  воздуха типов II  и III

СИП  4 -  для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на напряжение до 0,6 – 1 кв., чистотой 50 Гц

Конструкция

  • Токопроводящая жила –  алюминиевая, круглой формы; сечением 16 кв. мм – однопроволочная, остальных сечений многопроволочная уплотненная

  • Несущая нулевая жила из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.

  • Изоляция – светостабилизированный сшитый полиэтилен черного цвета

  • Скрутка – изолированные токопроводящие жилы, скручены вокруг нулевой несущий жилы в правом направление.

НаименованиеЦенаНаименованиеЦена
СИП 2   3 х 25 + 35180-00СИП 4  2 х 1645-00
СИП 2   3 х 35 + 54,6225-00СИП 4  2 х 2567-00
СИП 2   3 х 50 + 54,6247-00СИП 4  4 х 1692-00
СИП 2   3 х 70 + 70361-00СИП 4  4 х 25134-00

Для подвески провода СИП 2 и СИП 4, используется специальная арматура, разработанная с использованием  отдельных элементов ограниченной прочности. Таким образом, при механических нагрузках превышающих прочность линии, разрушается арматура, и обрыва линии не происходит.
